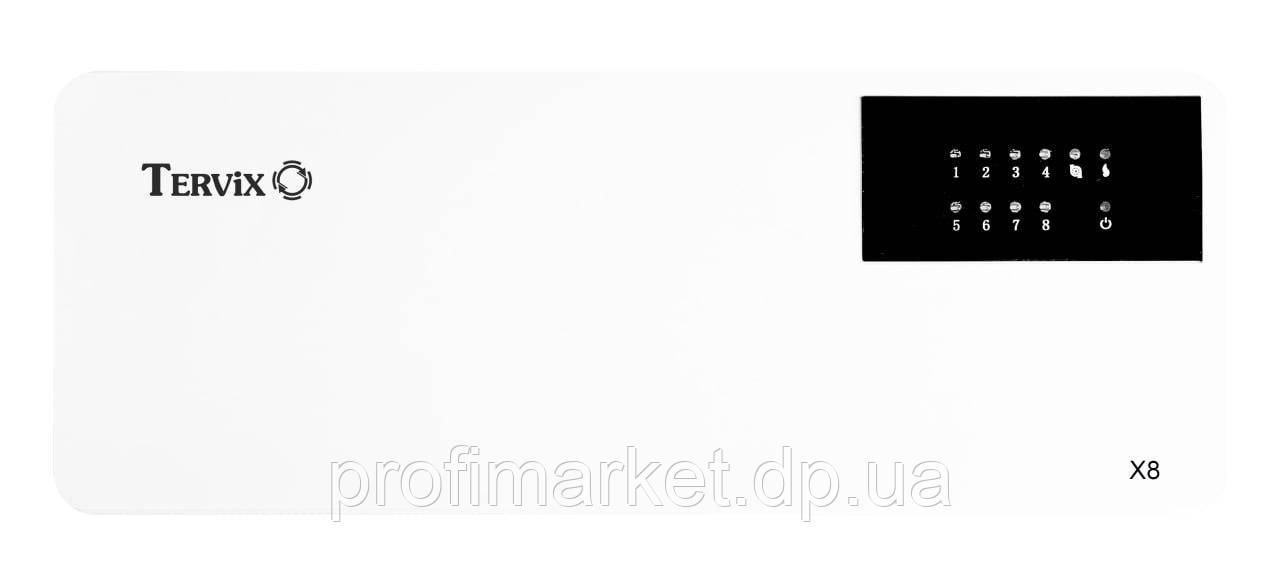

Контролер для водяної теплої підлоги Tervix Pro Line Х8 на 8 зон (511208)

Контролер X8 призначений для керування системою водяного підлогового опалення на 8 зон, циркуляційним насосом і котлом.

Працює з кімнатними термостатами Tervix з WiFi або ZigBee керуванням і термоприводами Tervix нормально закритими (NC) або нормально відкритими (NO) за напруги 230 В.

Контролер X8 обладнаний виходами для керування циркуляційним насосом і котлом, а також забезпечений вісьмома каналами/зонами: кімнатний термостат — термопривод.

Контролер керує термоприводами, встановленими на розподільну гребінку теплої підлоги, а також має можливість вимкнути котел і циркуляційний насос, коли вимкнені всі нагрівальні зони.

Внимание! Електричне під'єднання має виконувати тільки кваліфікований електрик.

У контролері передбачене електричне під'єднання (230 В), як термостата, так і термопривода. Якщо термостат має локальне (своєє) під'єднання до мережі 230 В, то досить, щоб на контролер йшов тільки вихід із термостата — фаза «навантаження» (одна жила).

Внимание! Керувальний сигнал із термостата — фаза, 230 В, на клему. Якщо на кілька контурів використовується один термостат, то можна під'єднати термостат в одну з клем, а до інших клем із термоприводами зробити перемичку, якщо використовується кількість термоприводів більше, ніж кількість клем, то на одну клему можна під'єднати кілька термоприводів.

Якщо потрібно керувати кількістю зон понад 8, то можна під'єднати ще один контролер Х8 послідовно.

З першого контролера беремо фазу з виходу на насос і під'єднуємо на 8 зону в клему другого контролера. Також до другого контролера під'єднуємо насос і котел.

Контролер для водяної теплої підлоги Tervix Pro Line Х8, після під'єднання всіх необхідних пристроїв і під'єднання його до мережі 230 В, працюватиме в автоматичному режимі, увімкнення котла та циркуляційного насоса відбуватиметься із затримкою 60 сек.
