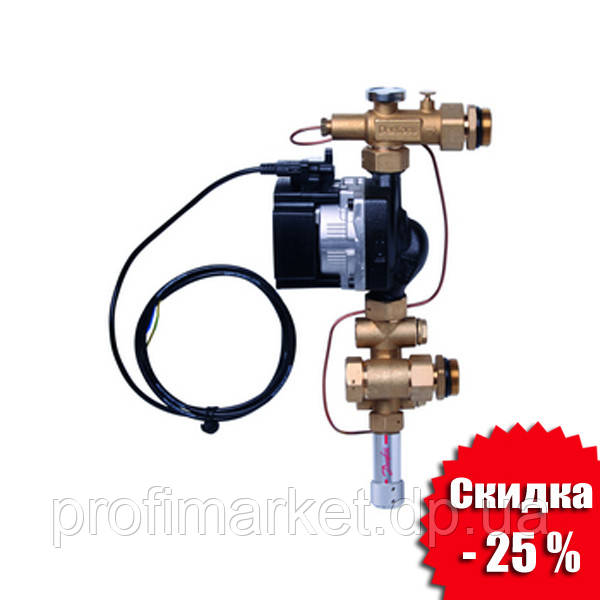

Компактний вузол змішування FHM-C1 Danfoss

Компактні змішувальні вузли Данфос використовують для регулювання витрати та температури теплоносія, що подається в систему гідравлічного підлогового опалення.

Конструкція змішувального вузла дає змогу монтувати його як із лівого, так і з правого боку розподільного колектора. Під'єднання підіймального та зворотного трубопроводів відбувається збоку в нижній частині змішувального вузла.

Для регулювання температури теплоносія, що подається в систему підлогового опалення, у всіх змішаних вузлах використаний автоматичний пропорційний регулятор FH-TC, який підтримує температуру теплоносія на заданому рівні.

Вбудований у конструкцію зворотний клапан забезпечує єдино правильний напрямок потоку в змішувальному вузлі.

У верхній частині змішувального вузла встановлені ручний повітровипускник і термометр.

Вузел FHM-C1 обладнаний насосом із частотним регулюванням Grundfos UPM3 Auto L 15-70.

Компактні змішувальні вузли FHM-Cx можуть бути встановлені безпосередньо на розподільні колектори Данфос без застосування додаткового обладнання.

Застосування змішаних вузлів у комплексі з регуляторами Данфос дає змогу сконструювати систему, що повністю відповідає найвищим професійним вимогам, що пред'являються до сучасних систем підлогового опалення.

Технічні характеристики:
